MetroY Ultra 三維掃描儀

專為精密測量打造

觀看視頻咨詢報價

MetroY Ultra 三維掃描儀

專為精密測量打造

產品特點

專為精密測量打造

高速模式 - 34 條交叉線
精細模式 -15 條平行線
深孔模式 -1 條激光深孔單線
全場結構光模式
自動轉臺模式

0.015 mm + 0.04 mm x L (m)

體積精度

實時把控，現場校驗

基于可驗證的體積精度，實現掃描、測量與分析

* 需搭配標準球板或 CMM 套餐使用

最快高達 300 萬點/秒

激光掃描模式速度更快

中小型物體

掃描尺寸

靈活掃描

無線操作，實時畫面同步

最快高達 90 fps

更高的掃描幀率

無需噴粉處理

輕松應對深色與高反光表面

*在激光模式下

真實色彩，真實呈現

生成栩栩如生的全彩 3D 模型

目前僅支持自動轉臺模式

室外掃描

最高支持 100,000 lux 強光環境

*僅支持線激光模式

Revo Measure 軟件

經認證的三維測量與檢測

*CMM 套餐免費贈送一年，也可單獨購買

5 種掃描模式

無論是復雜幾何結構，還是難掃表面，MetroY Ultra 的五種掃描模式均可穩定輸出可靠數據，無需噴粉，亦無須繁瑣補救措施。

高速模式｜34 束激光交叉線

輕松應對平面、高反光及深色表面，以高達300 萬點/秒的速率加速檢測流程，在保證精度的前提下，掃描速度更快

精細模式｜15 束激光平行線

精準捕捉每一處精細特征、銳利邊緣與復雜曲面，顯著提升 3D 模型的清晰度與幾何精度。

深孔模式｜1 束激光深孔單線

高效應對深孔、溝槽與格柵結構。即便是難以觸達的隱蔽區域，也能從容實現數據的完整獲取，掃除盲區困擾。

無需標記點｜全場藍光結構光

無需貼點，最高以 700 萬點/秒速率高效捕獲高特征工件，快速生成高精度 3D 數據。

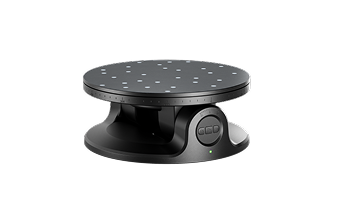

穩定高效｜轉臺自動掃描

一鍵啟動 MetroY Ultra 與雙軸轉臺，自動生成高精度模型。

注：結構光模式（含轉臺自動掃描模式）在掃描深色或高反光表面時，需使用噴粉處理。

精準，工程師的信賴之選

生成可直接用于測量，質檢與制造決策的高精度 3D 模型。

體積精度

0.015 mm + 0.04 mm x L (m)

最小點距

0.05 mm

掃描儀幀率最高可達 90 fps

可驗證的精度

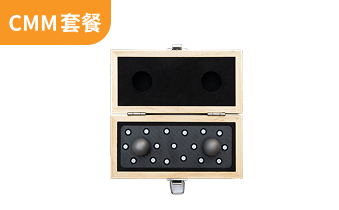

基于認證標準球板的驗證

現場實時精度驗證（CMM 套餐）

搭配經 CMM 認證的碳纖維標準球板，實現快速、可靠的現場精度校驗。僅需掃描球板，Revo Metro 軟件即刻調用該球板專屬的計量文件進行比對，通過計算體積偏差，有效確認 MetroY Ultra 的性能狀態。

* 標準球板包含在 CMM 套餐中，亦可單獨購買。

認證級 3D 測量與檢測（CMM 套餐）

將 3D 掃描數據轉化為可溯源、可驗證的精準測量結果，確保每個零件嚴格符合設計規格。Revo Measure 測量算法已通過德國聯邦物理技術研究院（PTB）認證，符合國際計量標準，適用于嚴苛的質量控制、工業測量等場景。

一鍵導入：
Revo Metro 掃描的模型可直接一鍵導入至Revo Measure 測量軟件中使用

精準測量：
通過點云與網格模型的高精度測量，準確提取尺寸、角度、體積等關鍵參數。

GD&T【形位公差】分析：
支持 11 類幾何公差檢測，滿足工程制圖標準

偏差分析：
導入 CAD 文件，快速比對掃描數據，直觀呈現差異

專業報告：
自動生成含測量數據、偏差圖表與色譜圖的 PDF 報告，便于匯報與存檔

Revo Metro - 專業掃描軟件

使用 MetroY Ultra 配套的免費且強大的后處理軟件 Revo Metro，只需四步即可直觀創建并導出 3D 模型。
支持系統：Windows、macOS
輸出格式：PLY、OBJ、STL、ASC、3MF、GLTF、FBX

掃描

處理

編輯

導出

精細的掃描參數設置讓您掌控掃描過程，確保點云數據精準捕獲。通過實時點云監控，即時驗證是否已采集足夠數據，保障掃描質量。

一鍵自動處理原始點云數據，或使用融合與網格化工具進行深度精細調整。

借助靈活的選區與清理工具集，快速去除冗余數據、填補孔洞、平滑表面并簡化模型。

將掃描結果導出為行業主流格式，無縫對接質量檢測、CAD 設計、3D 打印及建模軟件，確保高效工作流集成。

靈活掃描

無線掃描

使用 MetroY Ultra，通過 Wi-Fi 6 實時無線傳輸掃描數據，利用電腦的強大算力進行處理，并通過設備或顯示器上的 Revo Mirror* 查看實時反饋，即時發現盲區或缺失數據。

戶外激光掃描

得益于 MetroY Ultra 強勁的激光掃描模式，即使置身于高達 100,000 lux 的嚴苛強光環境下，您依然能精準采集工業零部件的3D數據。設備標配的充電桿可提供長達 2.5 小時的不間斷掃描體驗。

*長達 2.5 小時連續掃描續航

真實色彩，真實呈現

MetroY Ultra 內置高清 RGB 相機，可捕獲細膩的表面紋理，生成生動逼真的 3D 可視化效果。紋理數據還可與 Revo Measure 軟件聯動，實現精確測量并生成清晰專業的報告。

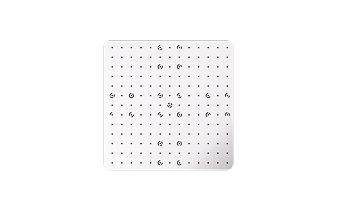

高精度標定系統

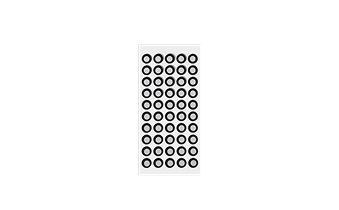

隨附光刻工藝標定板，確保 MetroY Ultra 3D 掃描儀始終維持高精度與長期可靠性。

Revo Design｜掃描到 CAD 一體化

使用 Revo Design，輕松將 3D 掃描數據轉化為 CAD 模型。該軟件集成強大的網格編輯、自由曲面建模與參數化建模工具，專為逆向工程、產品開發和工業設計打造，實現高效掃描轉 CAD 工作流。

應用領域

逆向工程

借助 MetroY Ultra 高達 0.015 mm 的掃描精度與靈活的多模式藍光掃描技術，精準捕獲復雜幾何細節，為高保真 CAD 重建提供可靠數據基礎。

快速原型設計

利用 MetroY Ultra 獲取高精度尺寸數據，顯著減少設計迭代，節省時間與成本，并確保原型嚴格符合原始設計要求，加速開發流程。

質量控制

MetroY Ultra 搭配 Revo Measure 軟件，快速檢測復雜工件，高效識別尺寸偏差與制造缺陷，實現產線級快速質檢。

增材制造

無論是復制、修復還是重新設計，MetroY Ultra 均可為任意中小型物體生成高精度數字孿生模型，為 3D 打印、再制造及定制化生產提供堅實數據支撐。

規格參數

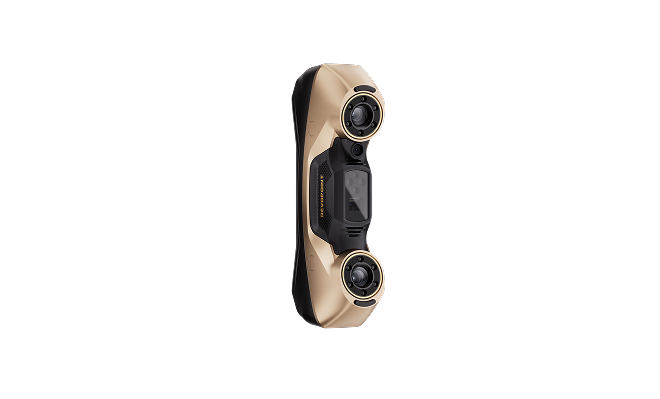

產品名稱	MetroY Ultra 三維掃描儀
掃描方式	手持、桌面
技術原理	多線激光及全場藍光結構光
掃描對象	中型及小型物體
單幀重復精度	0.01 mm
單幀精度	0.015 mm
體積精度	0.015 mm + 0.04 mm × L (m), L為物體的長度
最小點距	0.05 mm
工作距離	200 - 400 mm
單幀掃描范圍（最近）	152 × 138 mm at 200 mm
單幀掃描范圍（最遠）	332 × 276 mm at 400 mm
視野角度, H x V	49 × 38°
推薦最小掃描尺寸	10 × 10 × 10 mm
最大掃描尺寸	2 × 2 × 2 m
最高掃描幀率	NVIDIA GPU：90 fps CPU：60 fps
出點率	多線激光掃描：3, 000, 000 點/秒全場藍光掃描：7, 000, 000 點/秒
RGB 相機分辨率	200 萬像素
是否支持彩色掃描	支持自動轉臺模式
拼接方式	標記點拼接、全局標記點拼接、特征拼接
是否支持室外掃描	是（線激光模式可在100,000 lux 的光照環境下掃描）
光源	34 束藍色激光交叉線 15 束藍色激光平行線 1 束藍色激光深孔單線 62 線全場藍光結構光
深度補光燈	12 個
CPU	4 核 ARM, 2.0 GHz
內置芯片計算功能	進行深度數據計算
按鈕	4
最低電腦配置	macOS 處理器: M2 Pro 內存 ≥ 16 GB Windows 處理器: Intel i7 第13代或 AMD Ryzen 7 5800 內存 ≥ 32GB 顯卡：NVIDIA GeForce RTX 3060 (8GB) 注： ① 如果您不確定 CPU 的具體配置，請確保 CPU 核心數 ≥ 8，線程數 ≥ 16，且基礎頻率 ≥ 2.4GHz。 ② 僅激光線掃描模式下，需要使用獨立顯卡加速。AMD和MAC的GPU暫不支持加速。
推薦電腦配置	macOS 處理器: M4 Pro及以上內存 ≥ 24GB Windows 處理器: Intel i9 第12代及以上內存 ≥ 64GB 顯卡：NVIDIA RTX 4060 (8 GB) 及以上
兼容系統	Windows 10/11（64位），macOS 11.0 及以上
輸出文件格式	PLY、OBJ、STL、ASC、3MF、GLTF、FBX
輸出數據是否兼容3D打印	?
Wi-Fi	6

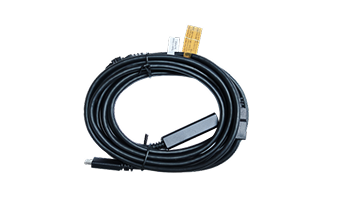

接口類型	USB Type-C to Type-C

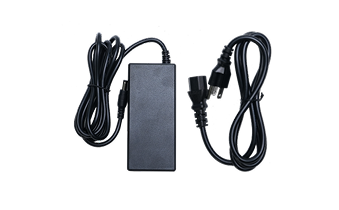

電源	DC 12V, 3A
掃描儀機身重量	450 g
尺寸(長 x 寬 x 高)	211 × 94 × 47 mm
特殊物體掃描	線激光模式下，掃描透明、鏡面物體時，請使用噴粉/顯影劑。全場結構光模式下，掃描透明、黑色、鏡面、高反光物體時，推薦使用顯影劑。
是否支持掃描儀標定	是

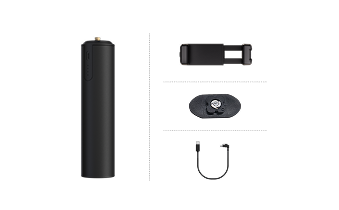

移動電源容量	5500 mAh （MetroY Ultra 使用移動充電手柄時，平均功耗續航時間約為 2.5 小時）
支持配件	標記塊套件、移動套件（四代），雙軸轉臺，標準球板
備注	1. 單幀重復精度是指單角度下多次重復測定同一物體時，各測定值之間彼此相符合的程度。單幀精度指單角度下多次測定的平均值與實際值相符合的程度。單幀重復精度與單幀精度兼為在實驗室標準環境采用標準測試方法得到，實際使用環境下的結果可能有所不同。 2. Class 2M 激光安全提示：（1）產品采用 Class 2M 激光投射器，請避免近距離直視光源！詳情請參閱 Class 2M 激光標準文件。（2）不得通過光學儀器（如望遠鏡、相機鏡頭）直視激光束，避免放大的激光束對視網膜造成的損傷。（3）禁止在激光束路徑上使用反射表面（如鏡子、玻璃等），避免激光反射。 3. 本產品有閃光燈，可能不適合患有光敏性癲癇的人群使用。 4. 如果您不確定 CPU 的具體配置，請確保 CPU 核心數 ≥ 8，線程數 ≥ 16，且基礎頻率 ≥ 2.4GHz。
