在現代制造業中，檢測結果的可靠性往往取決于支撐它的工藝流程。即使使用了高精度 3D 掃描儀，如果沒有一套能夠確保數據采集一致性的嚴格工作流程，檢測過程依然可能遺漏關鍵的三維缺陷。

幸運的是，創建一個穩定可重復的工作流程并不復雜，您只需要對掃描、數據處理和審查評估的方法進行清晰的結構化規范。在本文中，我們將詳細介紹如何構建一個高效且可重復的 3D 檢測流程。

明確檢測目標

建立可重復的檢測工作流程，首要任務是明確檢測目標。您需要提前設定：需要測量哪些特征、公差范圍是多少，以及掃描數據將與什么基準進行比對來驗證精度。

以機加工支架為例，您首先要確定需要驗證的具體維度——是孔距、平面度、整體變形量，還是根據驗收標準進行全尺寸測量？明確檢測目標至關重要，它能避免操作人員在檢測時依賴主觀判斷進行臨時決策，并有助于確定整個掃描方案的框架。

標準化掃描環境

即使使用高精度的工業級 3D 掃描儀，場地環境條件的改變也會導致不同的掃描結果。為避免外界干擾，必須對掃描環境的布置標準進行明確規定。在制定標準時，請重點考量光照條件、掃描儀與物體的距離、物體表面預處理方式，以及掃描時零件的擺放位置。

光照與定位：理想的掃描區域應具備穩定、漫反射的光照條件，以確保零件表面受光均勻。應保持掃描儀與工件之間的工作距離一致，您可以通過劃分固定的放置區域，或使用夾具及三腳架將其固定來實現。同時，利用夾具或定位基準線，確保受測工件每次都放置在同一位置。

標記點的使用

面對表面平坦或缺乏幾何特征的物體時，需使用標記點進行拼接。為確保一致性，推薦在物體周圍構建一個固定的、布滿標記點的夾具環境，而非每次都將標記點直接貼在不同工件上。如果必須貼在物體表面，請制作一份標準的工藝指導圖示，詳細標明標記點的張貼位置。

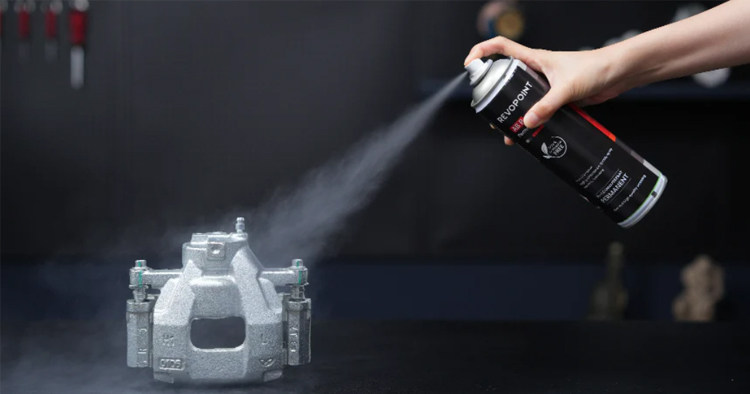

顯像劑的使用

如果工件表面呈高反光、深色或透明狀態，可能需要噴涂顯像劑以確保掃描儀能有效采集表面數據。是否需要此步驟以及具體的噴涂要求，取決于您所使用的掃描儀型號及其對表面反射特性的適應能力。如果確實需要使用顯像劑，為保證噴涂涂層的一致性，請規定統一的噴涂距離、移動手法（軌跡）以及噴涂時長。

統一掃描參數設置

毫無疑問，不同的掃描參數設置會顯著影響數據的可重復性。在檢測工作流程中，必須確保每一次掃描都采用標準化的設置——從掃描精度、曝光度到追蹤與對齊（拼接）模式，都不可隨意更改。

規范掃描操作過程

在參數固定的受控環境中，操作人員掃描手法的差異依然可能破壞數據的一致性。為了獲得穩健的檢測結果，必須對物理掃描過程進行清晰的定義與歸檔。

規劃掃描路徑與順序：操作人員應遵循統一的路線模式，包括掃描的移動方向、數據重疊率以及表面的采集順序。面對復雜特征的零件，建議將掃描過程分階段進行（例如：先掃頂面，再掃側面，最后掃底面），以替代隨意的自由掃描模式。

統一設備運動參數：這要求在整個掃描過程中保持穩定的掃描速度、合理的入射角度以及標準的掃描工作距離（景深）。移動過快可能會降低數據密度，而角度變化過大則會影響追蹤定位及表面數據的質量。建議制作視覺指南圖或簡短的標準作業指導視頻，幫助操作員保持一致的掃描手法。

明確數據后處理標準

與掃描參數采集一樣，點云的三維后處理程序同樣需要被嚴格定義，不當?shù)暮筇幚碓O(shè)置會降低檢測數據的真實性。

一般而言，點云融合和網格化參數應以“最能滿足您的檢測目標”為導向。在涉及平滑處理、補洞、網格簡化、孤立點去除等功能時，我們建議持謹慎態度。設置過高的閾值會對數據質量產生負面影響，例如過度平滑往往會抹去細微但關鍵的形變偏差與表面細節。

使用穩定的比對基準

當 3D 掃描數據完成拼接和后處理后，需將其導入基準模型中進行比對，以驗證受測產品是否達標。理想的對比基準是標準 CAD 數模。如果缺乏 CAD 文件，也可采用上一批次已通過驗證的合格件掃描數據。此階段的核心原則在于：在不同批次的檢測中，基準參照物必須保持絕對一致。

這一比對過程通常在 3D 測量軟件（例如 Revo Measure）中完成。在軟件內，您可以執行以下操作：

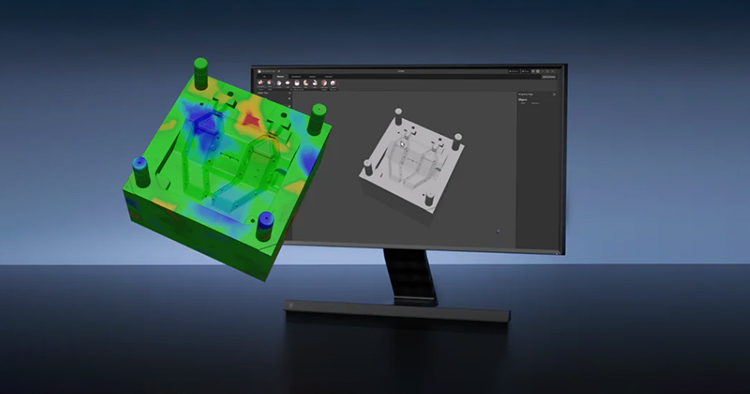

3D 偏差色譜圖：直觀展示零件與基準之間的容差與偏差熱區分布。 截面分析：沿特定斷面和軸線進行精確的 2D/3D 尺寸核對。 特征到特征測量：對孔徑、凸臺高度、槽寬等關鍵裝配接口進行數值驗證。 高級 GD&T 分析：借助 Revo Measure 強大的形位公差分析功能，評估平面度、圓柱度、位置度等受公差驅動的關鍵幾何特性。 與前面的步驟相同，基準驗證階段也應當被細化為逐步操作指南，以維持整個工作流的復用性。

建立完善的檢測文檔

“沒有記錄，就等于沒有檢測。”一個可重復的工作流程離不開標準化的自動報告機制，該報告不僅要呈現最終結果，更要記錄產生這些結果的原始測量條件。

一份合格的檢測報告應當包含：掃描儀型號及參數、操作人員信息、拼接對齊方法、后處理閾值，以及偏差色譜圖、關鍵測量維度和對異常幾何特征的備注說明，借助 Revo Measure 軟件即可實現一鍵報告導出。完善的文檔機制可確保檢測流程能夠被審計、追溯，或是由其他工程師在不丟失上下文的情況下進行復核。

在現代制造體系中，可追溯性就是一切，這些檢測文檔將為您企業的質量保證體系打下堅實的基礎。

基于數據驅動流程改進

至此，您已經成功建立了一個標準的 3D 檢測工作流程。下一步，就是利用這些數據流來逆向優化您的制造工藝。

如果多次檢測的色譜圖顯示特定方向存在持續的系統性偏差，這可能是模具或刀具出現磨損的信號。 如果不同批次的產品孔位發生偏移，或許意味著需要重新校準工裝夾具。 如果在產品組裝后發現形變，則表明裝配工藝本身可能引入了殘余應力。 通過洞察并分析多項檢測報告中的趨勢，制造企業能夠更準確地定位問題的根本原因，驗證糾正措施的有效性，并防止產品缺陷向下游環節累積。

結語

像知象光電 Revopoint  MetroY 系列 或 Trackit 這樣的 3D 掃描儀設備，能夠以高精度捕獲復雜的幾何形態。但高精度的硬件僅僅是基礎，真正能保障檢測可靠性的是流程的可重復性。

確保可重復性的唯一途徑，就是構建一條標準、規范的工作流程——從確立檢測目標到實施糾正行動。只有這樣，才能確保您的每一次 3D 掃描都在客觀地反映“零件的真實狀態”，而非“操作員或環境引發的變量”。
